Un marquage comme 7Jx17 H2 ET45 5×112 rassemble plusieurs caractéristiques différentes : la largeur et le diamètre de la jante, la forme de son rebord, son profil de sécurité, son déport et son entraxe. Chaque valeur joue un rôle précis dans le montage de la roue.
La lecture doit se faire élément par élément. Dans cet exemple, 7 indique une largeur de 7 pouces, J désigne le profil du rebord, 17 correspond au diamètre de la jante, H2 signale la présence de deux reliefs de sécurité, ET45 indique un déport de 45 mm et 5×112 décrit une fixation à cinq trous sur un cercle de 112 mm.
Où trouver les dimensions inscrites sur une jante ?

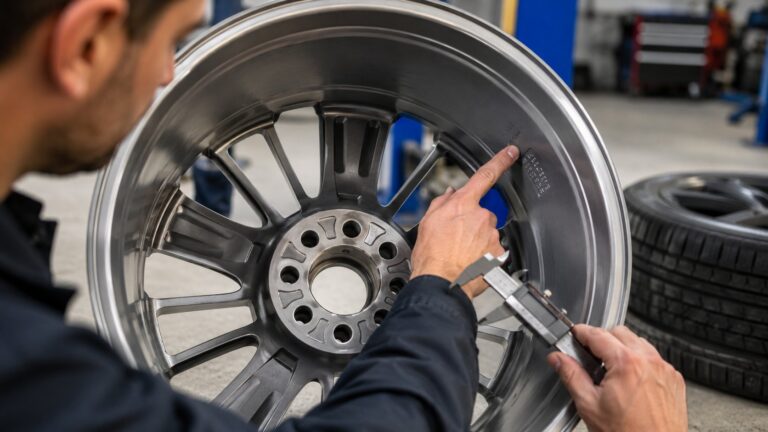

Les caractéristiques d’une jante sont généralement moulées, frappées ou gravées directement sur la roue. Le marquage peut apparaître autour de l’alésage central, à l’arrière des branches ou sur la face intérieure de la jante. Il faut donc parfois déposer la roue ou l’observer depuis l’intérieur pour lire l’ensemble des indications.
Les inscriptions peuvent comprendre les dimensions principales, mais aussi la marque, la référence de fabrication ou d’autres données d’identification. Pour déterminer la compatibilité avec un véhicule, les éléments les plus utiles sont la largeur, le diamètre, le déport, l’entraxe et le diamètre de l’alésage central.
La désignation et le marquage des roues reposent sur un vocabulaire normalisé. La norme ISO 3911 relative à la désignation des roues et jantes encadre notamment les termes employés et les principes d’identification.
Comment lire le marquage 7Jx17 ?
La première partie du code donne les dimensions fondamentales de la jante. Dans 7Jx17, le chiffre placé avant la lettre correspond à la largeur, tandis que le nombre situé après le x indique le diamètre nominal.
7 : la largeur de la jante en pouces
Le chiffre 7 signifie que la jante présente une largeur nominale de 7 pouces. Cette mesure correspond à la distance entre les deux portées intérieures sur lesquelles viennent prendre place les talons du pneu. Elle ne représente donc pas nécessairement la largeur extérieure totale de la roue.
La largeur de jante influence les dimensions de pneus qui peuvent être montées. Un pneu trop étroit ou trop large par rapport à la jante peut modifier la forme de ses flancs et ne pas correspondre aux combinaisons approuvées pour le véhicule.
La compatibilité ne se détermine pas uniquement en comparant deux chiffres. Il faut tenir compte des dimensions homologuées par le constructeur et des correspondances admises entre pneus et jantes. Pour approfondir ce point, il est utile de consulter les critères permettant de choisir un pneu compatible avec ses jantes.
J : le profil du rebord
La lettre J ne désigne ni la matière de la jante ni son diamètre. Elle indique la forme du rebord, aussi appelé profil de joue ou de bride, contre lequel vient s’appuyer le talon du pneu.
Dans le cas des voitures particulières, le profil J est courant. Cette lettre doit être interprétée comme une caractéristique géométrique de la jante. Elle fait partie de la désignation technique complète et ne doit pas être confondue avec une référence commerciale.
x : une jante à gorge creuse
Le caractère x placé entre la largeur et le diamètre signale une construction à gorge creuse. Cette gorge, située dans le fond de jante, facilite le montage et le démontage du pneu en permettant à son talon de descendre temporairement vers une zone de plus petit diamètre.
17 : le diamètre nominal de la jante
Le nombre 17 indique un diamètre nominal de 17 pouces. Cette valeur doit correspondre au diamètre intérieur du pneu. Un pneu portant une dimension comme 225/45 R17 est conçu pour être monté sur une jante de 17 pouces.
Le nombre placé après la lettre R dans le marquage du pneu correspond donc au diamètre de jante requis. Pour comprendre les autres valeurs figurant sur le flanc, comme 225, 45 ou l’indice de charge, il est possible de consulter le guide consacré à lire les dimensions d’un pneu.
La correspondance du diamètre est indispensable, mais elle ne suffit pas à valider le montage. Deux jantes de 17 pouces peuvent avoir des largeurs, des déports ou des entraxes différents et ne pas convenir au même véhicule.
Que signifie H2 sur une jante ?
Le marquage H2 indique la présence de deux humps. Il s’agit de deux reliefs circulaires aménagés sur la jante, à proximité des zones où reposent les talons du pneu.
Ces reliefs contribuent au maintien des talons d’un pneu sans chambre sur la jante. Le chiffre 2 indique qu’un relief est présent de chaque côté. Ce marquage décrit donc le profil interne de la roue, et non sa hauteur ou son diamètre.
D’autres caractères peuvent apparaître dans cette partie de la désignation. Par exemple, la lettre B dans un marquage tel que 6 1/2 J x 16 H2 B ET45 décrit une gorge asymétrique. Ces indications concernent la construction de la jante et ne remplacent pas les valeurs essentielles de compatibilité que sont le diamètre, la largeur, le déport et l’entraxe.
Comment interpréter le déport ET45 ?
ET est l’abréviation utilisée pour désigner le déport de la jante. Dans ET45, la valeur 45 signifie que le déport est de 45 mm.
Le déport correspond à la distance entre le plan médian de la jante et la surface d’appui qui vient au contact du moyeu. Il détermine la position de la roue vers l’intérieur ou vers l’extérieur du passage de roue.
Une variation du déport modifie donc l’emplacement de la jante par rapport à la suspension, aux freins et à la carrosserie. Une valeur différente de celle prévue pour le véhicule peut rapprocher la roue d’un élément mécanique ou, au contraire, la faire ressortir davantage.
Deux jantes ayant la même largeur, le même diamètre et le même entraxe ne sont pas automatiquement interchangeables si leur déport diffère. La valeur ET doit être vérifiée avec les autres dimensions avant tout achat.
Que signifie l’entraxe 5×112 ?
Le marquage 5×112 décrit la disposition des trous utilisés pour fixer la roue au moyeu. Le premier nombre indique le nombre de trous. Le second correspond, en millimètres, au diamètre du cercle imaginaire passant par le centre de ces trous.
Une jante 5×112 possède donc cinq trous répartis sur un cercle de 112 mm de diamètre. Cette dimension est également appelée PCD, pour Pitch Circle Diameter.
L’entraxe doit correspondre au moyeu du véhicule. Une jante 5×112 ne doit pas être assimilée à une jante 5×110 ou 5×114,3 simplement parce que les valeurs paraissent proches. Pour contrôler une roue dont le marquage est illisible ou absent, il faut savoir mesurer l’entraxe d’une jante correctement.
À quoi sert l’alésage central ?
L’alésage central est le grand trou situé au centre de la jante. Son diamètre, parfois appelé diamètre de centrage ou center bore, doit permettre à la roue de prendre place sur le moyeu.
Cette valeur n’apparaît pas toujours dans la séquence principale 7Jx17 H2 ET45 5×112, mais elle reste importante pour le montage. Une jante peut présenter le bon entraxe et le bon déport tout en ayant un alésage central inadapté.
Le centrage de la roue et les solutions éventuellement prévues pour l’adapter doivent respecter les spécifications applicables au véhicule et à la jante. Il ne faut donc pas conclure à une compatibilité sur la seule base du code 5×112.
Exemple complet de lecture d’une dimension de jante
Le marquage 7Jx17 H2 ET45 5×112 peut être décodé de la manière suivante :
- 7 : largeur nominale de la jante, exprimée en pouces ;
- J : profil du rebord de la jante ;
- x : jante à gorge creuse ;
- 17 : diamètre nominal de la jante, exprimé en pouces ;
- H2 : présence de deux reliefs de sécurité ;
- ET45 : déport de 45 mm ;
- 5×112 : cinq trous de fixation répartis sur un cercle de 112 mm.
Ce décodage permet d’identifier les caractéristiques de la roue, mais pas d’affirmer à lui seul qu’elle convient à un modèle précis. Il reste nécessaire de confronter ces valeurs aux préconisations du constructeur, aux dimensions de pneus autorisées et aux contraintes physiques du véhicule.
Comment vérifier qu’une jante est compatible avec un véhicule ?
La compatibilité repose sur plusieurs paramètres qui doivent être examinés ensemble. Le diamètre et la largeur doivent convenir aux pneus autorisés, l’entraxe doit correspondre au moyeu, le déport doit placer correctement la roue et l’alésage central doit être adapté.
Il faut également s’assurer que la roue ne gêne ni les éléments de freinage ni les composants de suspension et qu’elle respecte les spécifications prévues pour le véhicule. Un diamètre identique ou un entraxe correspondant ne suffit pas à garantir un montage correct.
Avant de commander ou de monter une nouvelle roue, il est donc recommandé de vérifier la compatibilité d’une jante à partir de l’ensemble de ses caractéristiques, et non d’une seule inscription.
Les vérifications essentielles avant l’achat
Pour éviter une erreur de dimension, les contrôles doivent porter sur les valeurs réellement déterminantes :
- relever le marquage complet sur la face intérieure de la jante ;
- comparer la largeur et le diamètre avec les dimensions de pneus approuvées ;
- contrôler le nombre de trous et l’entraxe ;
- vérifier la valeur du déport ET ;
- identifier le diamètre de l’alésage central ;
- consulter les spécifications ou le manuel du constructeur pour confirmer le montage autorisé.
Le diamètre indiqué après la lettre R sur le pneu doit correspondre exactement à celui de la jante. Les autres dimensions doivent ensuite être validées comme un ensemble cohérent, conformément aux caractéristiques prévues pour le véhicule.
