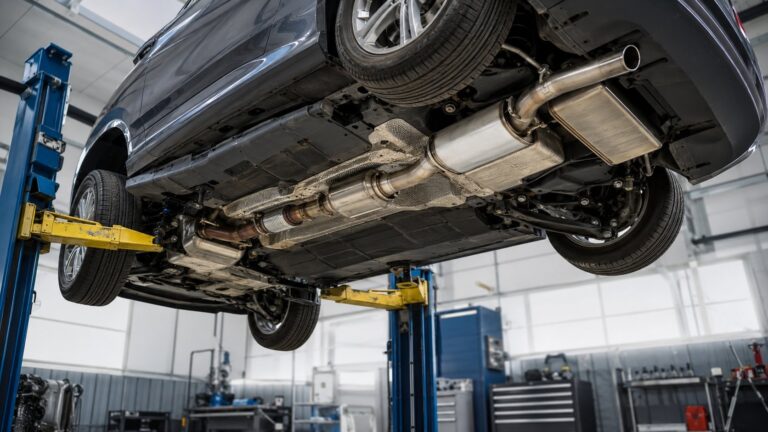

Le pot d’échappement ne se limite pas à la partie visible sous le pare-chocs. Il appartient à un ensemble plus vaste, appelé ligne ou système d’échappement, qui guide les gaz produits par la combustion depuis le moteur jusqu’à l’arrière du véhicule.
Cette ligne remplit plusieurs fonctions complémentaires : évacuer les gaz hors de l’habitacle, réduire le bruit du moteur, traiter une partie des substances polluantes et transmettre au calculateur des informations utiles au réglage de la combustion. Sa composition dépend toutefois du carburant utilisé, de la technologie du moteur, de l’année du véhicule et des normes antipollution auxquelles celui-ci répond.
Quel est le rôle du système d’échappement ?
Lors du fonctionnement du moteur, la combustion du mélange air-carburant produit des gaz qui doivent être évacués après avoir quitté les cylindres. Le système d’échappement les canalise afin qu’ils ne se dispersent pas sous le capot ou à proximité de l’habitacle.
Son rôle ne consiste donc pas seulement à rejeter les gaz à l’arrière de la voiture. Il intervient à plusieurs niveaux :
- il conduit les gaz brûlés depuis le moteur jusqu’à la sortie du véhicule ;
- il éloigne ces gaz de l’habitacle afin de limiter le risque d’infiltration ;
- il atténue les pulsations sonores produites par les cycles du moteur ;
- il transforme ou retient certains polluants grâce aux dispositifs de dépollution ;
- il fournit au calculateur des mesures permettant de surveiller la combustion et l’efficacité du traitement des gaz.
Les différents composants doivent également permettre une circulation maîtrisée des gaz. Une obstruction, une fuite ou une modification inadaptée peut perturber le fonctionnement du moteur, augmenter le bruit ou dégrader le traitement des émissions.
Le collecteur d’échappement rassemble les gaz du moteur
Le collecteur constitue le premier élément de la ligne. Fixé sur la culasse, il reçoit les gaz sortant de chaque cylindre et les réunit dans un ou plusieurs conduits communs. Il doit résister à des températures élevées ainsi qu’aux variations thermiques répétées.
Sa forme influence la manière dont les gaz quittent le moteur. Selon l’architecture du véhicule, le collecteur peut être une pièce séparée ou être intégré à la culasse. Sur certains moteurs turbocompressés, il dirige les gaz vers la turbine du turbocompresseur avant leur passage dans les dispositifs de dépollution.
Une fissure du collecteur ou un joint défectueux peut provoquer un bruit de souffle, une odeur de gaz dans le compartiment moteur ou des mesures erronées si de l’air extérieur pénètre dans la ligne avant les sondes.
Les tubes, raccords et éléments souples conduisent les gaz
Les tubes d’échappement relient les différents organes de la ligne. Leur tracé doit tenir compte du soubassement, des éléments de suspension, du réservoir et des contraintes thermiques. Ils sont maintenus par des supports qui limitent la transmission des vibrations à la carrosserie.
Un raccord souple, souvent appelé flexible d’échappement, peut être installé près du moteur. Il absorbe une partie des mouvements du groupe motopropulseur et évite que ces déplacements ne sollicitent directement les tubes et leurs fixations.
Les jonctions sont assurées par des brides, des colliers et des joints. Avec le temps, la corrosion ou les contraintes mécaniques peuvent créer une fuite. Celle-ci se manifeste souvent par un bruit plus marqué, des traces de suie autour d’un raccord ou une odeur inhabituelle.
Le catalyseur transforme une partie des polluants
Le catalyseur contient une structure interne recouverte de métaux catalytiques. Lorsque sa température de fonctionnement est atteinte, des réactions chimiques transforment certains composés nocifs en substances moins polluantes.
Sur un moteur essence équipé d’un catalyseur trois voies, le dispositif agit principalement sur le monoxyde de carbone, les hydrocarbures imbrûlés et les oxydes d’azote. Ils sont convertis notamment en dioxyde de carbone, en eau et en azote. Cette conversion dépend d’une combustion correctement régulée et d’un catalyseur suffisamment chaud.
Le catalyseur n’est donc pas un simple filtre. Il provoque des réactions chimiques sans retenir durablement tous les composés traités. Une combustion défectueuse, des ratés d’allumage ou la présence de carburant imbrûlé dans l’échappement peuvent le détériorer. Pour approfondir l’organisation générale de la ligne, la présentation technique du système d’échappement publiée par HELLA détaille le rôle de ses principaux éléments.
Les sondes lambda surveillent la composition des gaz
La sonde lambda mesure la quantité d’oxygène résiduelle dans les gaz d’échappement. Placée généralement en amont du catalyseur, elle transmet ses informations au calculateur moteur. Celui-ci peut alors corriger la quantité de carburant injectée afin de maintenir un mélange adapté.
De nombreux véhicules possèdent également une sonde en aval du catalyseur. Elle permet notamment de comparer les mesures avant et après le dispositif afin d’en surveiller l’efficacité.
Une sonde défectueuse peut entraîner l’allumage du voyant moteur, une hausse de la consommation, un fonctionnement irrégulier ou une augmentation des émissions. Ces symptômes ne suffisent cependant pas à confirmer son remplacement : un diagnostic doit distinguer une sonde réellement défaillante d’un problème de combustion, de câblage ou de fuite sur la ligne.
Le filtre à particules retient les suies
Le filtre à particules est conçu pour retenir une grande partie des particules solides présentes dans les gaz. Ceux-ci traversent une structure poreuse dans laquelle les suies s’accumulent progressivement.
Pour éviter que le filtre ne se bouche, le véhicule déclenche périodiquement une régénération. La température des gaz est alors augmentée afin de brûler une partie des suies stockées. Le calculateur surveille notamment le niveau de charge du filtre à l’aide de capteurs, dont un capteur de pression différentielle qui mesure l’écart de pression entre l’entrée et la sortie.
Les trajets courts répétés peuvent compliquer certaines régénérations, car la température nécessaire n’est pas toujours atteinte suffisamment longtemps. Lorsque l’encrassement devient trop important, un voyant peut s’allumer et une intervention peut être nécessaire.
Le filtre à particules ne concerne plus uniquement les moteurs Diesel. Certains moteurs essence à injection directe reçoivent également un filtre adapté. Selon l’ADEME, les véhicules Diesel neufs vendus en Europe sont équipés d’origine d’un filtre à particules depuis l’entrée en vigueur de la norme Euro 5 en 2011. Cette information figure dans le glossaire automobile de l’ADEME.
Le système SCR réduit les oxydes d’azote sur certains Diesel
Certains moteurs Diesel utilisent un dispositif de réduction catalytique sélective, ou SCR. Une solution contenant de l’urée, couramment commercialisée sous le nom AdBlue, est injectée dans la ligne. Sous l’effet de la chaleur et du catalyseur SCR, elle participe à la transformation des oxydes d’azote en azote et en vapeur d’eau.
Le système comprend plusieurs éléments qui ne sont pas toujours visibles depuis l’extérieur : réservoir, pompe, injecteur, capteurs et catalyseur spécifique. Son fonctionnement dépend de la présence d’une quantité suffisante de solution et du bon état de ses composants.
Le SCR ne remplace pas nécessairement les autres dispositifs. Sur une même ligne Diesel, il peut être associé à un catalyseur d’oxydation et à un filtre à particules. L’ordre exact et l’intégration des pièces diffèrent selon la conception du véhicule.
Les silencieux réduisent le bruit des gaz
Les gaz ne s’écoulent pas de manière parfaitement continue. Chaque cycle du moteur produit des pulsations de pression qui génèrent un bruit important. Les silencieux atténuent ces ondes avant leur sortie.
Selon leur conception, ils utilisent des chambres internes, des tubes perforés et des matériaux absorbants. Certains fonctionnent principalement par réflexion des ondes sonores, d’autres par absorption, et beaucoup combinent les deux principes.
Une ligne peut comporter un silencieux intermédiaire et un silencieux arrière. Le silencieux intermédiaire réduit certaines fréquences et régularise le flux, tandis que le silencieux arrière complète l’atténuation sonore avant la sortie. Leur forme et leur nombre varient selon le véhicule.
Le silencieux doit réduire le bruit sans gêner excessivement l’évacuation des gaz. Percer, vider ou remplacer une pièce sans tenir compte de l’ensemble de la ligne peut modifier le niveau sonore, mais aussi le comportement du véhicule et sa conformité. Les conséquences à connaître avant de modifier le bruit du pot d’échappement dépassent donc la seule recherche d’une sonorité différente.
À quoi sert l’embout visible à l’arrière ?

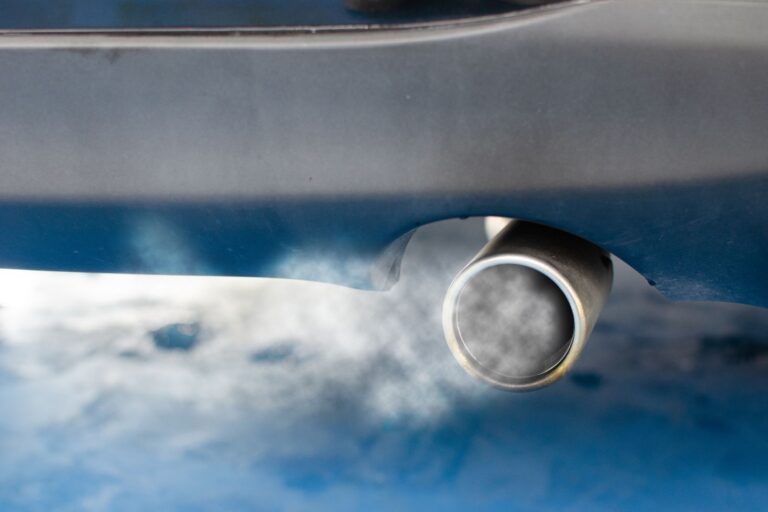

L’embout terminal est la partie que l’on appelle couramment le pot d’échappement, bien qu’il ne représente que l’extrémité du système. Il dirige les gaz vers l’extérieur et peut également avoir une fonction esthétique.
Sur certains véhicules récents, les sorties visibles dans le pare-chocs sont décoratives et ne correspondent pas exactement à l’extrémité réelle du tube. À l’inverse, une voiture peut posséder deux sorties sans disposer de deux lignes totalement indépendantes. Le nombre d’embouts ne permet donc pas, à lui seul, de connaître l’architecture du système.
Pourquoi tous les véhicules n’ont-ils pas les mêmes composants ?
La composition de la ligne dépend d’abord du type de moteur. Un moteur essence classique peut associer un catalyseur trois voies, des sondes lambda et plusieurs silencieux. Une essence à injection directe peut ajouter un filtre à particules. Une ligne Diesel peut réunir un catalyseur d’oxydation, un filtre à particules et un dispositif SCR.
L’année de mise en circulation et la norme antipollution applicable jouent également un rôle. Les dispositifs se sont multipliés et rapprochés du moteur afin d’atteindre plus rapidement leur température de fonctionnement. Sur certains véhicules, plusieurs fonctions sont regroupées dans un même boîtier.
La présence d’un composant ne doit donc jamais être déduite uniquement du carburant ou de l’apparence extérieure. Pour identifier précisément la configuration d’un véhicule, il faut se référer à sa documentation technique, à sa motorisation exacte ou à un diagnostic réalisé sur place.
Quels signes peuvent révéler un problème d’échappement ?
Une défaillance peut concerner un simple collier comme un dispositif de dépollution coûteux. Plusieurs signes doivent conduire à faire contrôler la ligne :
- un bruit de souffle, de claquement ou de résonance devenu inhabituel ;
- une odeur de gaz dans l’habitacle ou près du véhicule ;
- des traces de suie autour d’un raccord ou sous le plancher ;
- un voyant moteur ou un voyant lié au filtre à particules ;
- une perte de puissance ou un fonctionnement en mode dégradé ;
- une hausse inexpliquée de la consommation ;
- une pièce qui pend, vibre ou touche le soubassement.
Une odeur de gaz dans l’habitacle doit être prise au sérieux. Elle peut signaler une fuite située avant la sortie arrière. Dans cette situation, il est préférable de limiter l’utilisation du véhicule et de faire inspecter rapidement le système.
Comment entretenir une ligne d’échappement ?
La majeure partie du système ne demande pas d’entretien courant comparable à une vidange. Une inspection visuelle permet néanmoins de repérer la corrosion, les fixations abîmées, les joints fuyards ou les chocs sous le véhicule.
Les dispositifs de dépollution dépendent surtout du bon fonctionnement du moteur. Des ratés d’allumage, une injection mal réglée, une consommation d’huile anormale ou un capteur défectueux peuvent endommager le catalyseur ou accélérer l’encrassement du filtre à particules. Traiter uniquement la conséquence sans corriger la cause expose à une nouvelle panne.
La partie extérieure peut accumuler de la suie et des dépôts sans que cela indique nécessairement une défaillance interne. Il reste possible de nettoyer un pot d’échappement pour entretenir son aspect, à condition de ne pas introduire de produit ou d’objet dans la ligne et d’attendre son refroidissement complet.
Le contrôle le plus pertinent consiste finalement à considérer la ligne comme un ensemble. Un bruit excessif peut venir du silencieux, mais aussi d’un flexible, d’un joint ou d’un support. Un voyant antipollution peut concerner le catalyseur, le filtre, une sonde ou un défaut de combustion. Identifier précisément le composant en cause évite de remplacer inutilement une pièce encore fonctionnelle.
