Pour tester un faisceau électrique automobile, il ne suffit pas de vérifier qu’un fil « sonne » en mode continuité. Un diagnostic fiable combine généralement trois contrôles distincts : la présence de la tension attendue, la continuité du conducteur hors tension et la chute de tension lorsque le circuit fonctionne. Chacun répond à une question différente.
La mesure de tension indique si l’alimentation arrive jusqu’au connecteur. Le contrôle de continuité permet de repérer une coupure franche. La mesure de chute de tension révèle les résistances parasites causées par une cosse oxydée, un sertissage dégradé, un fil partiellement sectionné ou une mauvaise masse. C’est souvent ce dernier test qui permet d’identifier une panne invisible lors d’un simple contrôle à l’ohmmètre.
Ce qu’il faut vérifier avant de sortir le multimètre
Un faisceau ne se résume pas à un ensemble de fils. Il comprend aussi des connecteurs, des épissures, des cosses, des points de masse, des protections et parfois des lignes de communication entre calculateurs. Avant toute mesure, il faut donc définir précisément le circuit concerné et le comportement recherché.
Le schéma électrique du véhicule reste la référence la plus utile. Il permet d’identifier les broches, la couleur des conducteurs, les points de masse, les fusibles, les relais et la tension normalement présente. Sans ce document, il est facile de mesurer le mauvais fil ou d’interpréter comme anormale une tension qui correspond en réalité au fonctionnement prévu.
Il ne faut notamment pas supposer que tous les fils transportent 12 V. Selon le circuit, le multimètre peut rencontrer une tension proche de celle de la batterie, une référence de 5 V destinée à un capteur, une commande à la masse, une alimentation intermittente ou un signal électronique. Injecter une tension dans une broche sans connaître sa fonction peut endommager un composant.
Un contrôle visuel doit précéder les mesures. Il peut révéler immédiatement :
- une gaine coupée, fondue, pincée ou frottée contre une pièce métallique ;
- un fil tendu, écrasé ou partiellement arraché à proximité d’un connecteur ;
- une cosse reculée dans son logement ;
- des traces d’eau, de vert-de-gris ou d’oxydation ;
- un verrou de connecteur cassé ou mal engagé ;
- un point de masse desserré ou corrodé.
Une panne électrique peut aussi être intermittente. Si le défaut apparaît lors des vibrations, des changements de température ou des mouvements du moteur, l’état statique du faisceau ne donnera pas toujours une réponse immédiate. Le faisceau pourra alors être déplacé très légèrement pendant la mesure, sans tirer sur les fils ni provoquer de court-circuit.
Préparer correctement le multimètre
Pour une mesure de tension automobile, le cordon noir doit être branché sur la borne COM et le cordon rouge sur l’entrée marquée V ou V/Ω. Le sélecteur doit être placé sur la tension continue, généralement représentée par la lettre V accompagnée d’un trait continu.
Le cordon rouge ne doit pas rester branché sur l’entrée A ou mA lors d’une mesure de tension. Dans cette configuration, le multimètre présente un chemin de très faible résistance qui peut provoquer un court-circuit, faire fondre un fusible ou endommager le circuit testé.
Pour une mesure de résistance ou de continuité, le cordon rouge reste normalement sur l’entrée V/Ω. Le circuit doit alors être hors tension. Il est prudent de vérifier le fonctionnement de l’appareil avant le diagnostic en mettant les deux pointes de touche en contact. Le multimètre doit afficher une valeur proche de zéro ou émettre un signal sonore en mode continuité.
La résistance propre aux cordons doit être observée à ce moment. Si leur mise en contact affiche, par exemple, quelques dixièmes d’ohm, cette valeur ne doit pas ensuite être attribuée au faisceau. Sur des résistances très faibles, cet écart peut modifier l’interprétation.
Mesurer la tension d’alimentation au connecteur
Le contrôle de tension sert à déterminer si le circuit reçoit l’alimentation attendue dans ses conditions normales de fonctionnement. Le connecteur peut devoir rester branché, le contact peut devoir être mis et l’équipement peut devoir être commandé. Tout dépend du schéma électrique.

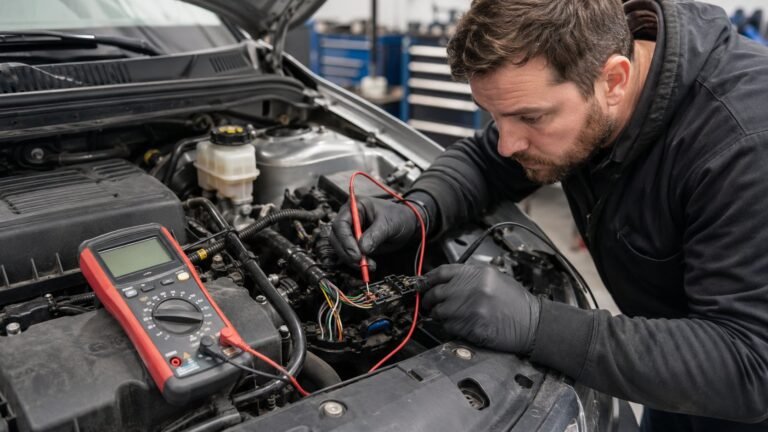

La pointe noire est placée sur une masse fiable, idéalement le point de masse prévu pour le circuit ou la borne négative de la batterie lorsque la configuration le permet. La pointe rouge est placée sur la broche d’alimentation à contrôler. Pour éviter d’écarter ou d’endommager les contacts, il est préférable de sonder l’arrière du connecteur avec un accessoire adapté plutôt que d’enfoncer une pointe trop large dans la face avant.
Une tension présente ne prouve pas encore que le faisceau est capable d’alimenter correctement le composant. Un fil presque coupé ou une connexion oxydée peut afficher une tension normale lorsque le circuit ne consomme presque aucun courant, puis s’effondrer dès que le récepteur fonctionne. La mesure doit donc, autant que possible, être répétée lorsque la charge est active.
Si aucune tension n’est mesurée, le diagnostic doit progresser vers l’amont : fusible, relais, alimentation du relais, interrupteur, épissure et portion de faisceau précédente. Il est plus efficace de diviser le circuit en sections que de sonder chaque centimètre de fil.
Contrôler la continuité d’un fil hors tension
Le test de continuité permet de savoir si le courant peut passer d’une extrémité à l’autre d’un conducteur. Il doit être réalisé sur un circuit hors tension. Les composants situés aux deux extrémités du fil doivent être débranchés afin d’éviter qu’un moteur, une lampe, un calculateur ou un autre chemin électrique ne fausse la mesure.
Après avoir identifié les deux extrémités du conducteur grâce au schéma et au brochage, une pointe de touche est placée à chaque extrémité. Une résistance très faible indique que le fil n’est pas coupé. Une indication « OL », une valeur infinie ou l’absence de signal sonore traduit généralement un circuit ouvert.
Le mode sonore est pratique, mais il ne faut pas se fier uniquement au bip. Certains multimètres émettent un signal tant que la résistance reste sous un seuil qui peut être trop élevé pour un circuit automobile sensible. Il est préférable de lire également la valeur affichée et de la comparer à celle obtenue lorsque les cordons sont directement en contact.
Une continuité correcte ne garantit pas que le conducteur est sain. Quelques brins de cuivre encore reliés peuvent suffire à obtenir une faible résistance avec le courant minime envoyé par le multimètre, tout en étant incapables d’alimenter correctement un moteur, une lampe ou un actionneur. C’est pourquoi le résultat doit être complété par une mesure sous charge lorsque la panne persiste.
Rechercher un court-circuit à la masse
Lorsqu’un fusible saute ou qu’un conducteur semble entrer en contact avec la carrosserie, il faut vérifier l’isolement du fil par rapport à la masse. Le circuit doit être hors tension et les composants raccordés doivent être débranchés. Sans cette précaution, le multimètre peut mesurer le passage normal du courant à travers un récepteur et faire croire à tort à un court-circuit.
Une pointe de touche est placée sur le conducteur suspect et l’autre sur une masse métallique fiable. Pour un fil qui ne doit pas être relié à la masse, le multimètre devrait indiquer une résistance infinie ou « OL ». Une résistance faible signale un contact avec la masse, mais il faut confirmer que ce contact n’est pas prévu par la conception du circuit.
Si le défaut est intermittent, le faisceau peut être déplacé doucement par zones pendant l’observation de l’écran. Une variation soudaine peut orienter vers un passage de cloison, une charnière, une zone proche du moteur ou un point où la gaine frotte contre la carrosserie.
Mesurer la chute de tension sous charge
La chute de tension est souvent le contrôle le plus pertinent pour détecter un mauvais contact. Contrairement à la continuité, elle se mesure lorsque le circuit est alimenté et que le consommateur fonctionne. Le multimètre est alors réglé en tension continue et placé aux deux extrémités de la portion à contrôler.
Pour tester le côté positif, une pointe est placée au départ de la section, par exemple sur la borne positive de la batterie ou la sortie d’un relais, et l’autre à l’arrivée, près du composant alimenté. Le nombre affiché correspond à la tension perdue dans les câbles, les connexions et les contacts situés entre les deux pointes.
Pour contrôler le retour à la masse, une pointe est placée sur la masse du consommateur et l’autre sur la borne négative de la batterie ou sur un point de référence approprié. Une valeur trop élevée indique que le courant rencontre une résistance anormale dans le fil de masse, une cosse, un sertissage ou un point de fixation.
Fluke publie comme repères généraux une chute maximale de 0,20 V sur un fil ou un câble, 0,10 V sur une masse, 0,30 V sur un interrupteur et idéalement 0 V sur une connexion. Ces chiffres constituent des ordres de grandeur pour le diagnostic des circuits automobiles, et non des valeurs universelles. Les spécifications du constructeur et les conditions propres au circuit restent prioritaires.
La logique d’interprétation est simple : une chute proche de zéro signifie que la portion testée oppose peu de résistance au passage du courant. Une chute importante indique qu’une partie de la tension disponible est consommée avant d’atteindre le récepteur. Plus la valeur est élevée, plus le défaut est susceptible de se trouver entre les deux points de mesure.
Pour localiser précisément la résistance parasite, il suffit de réduire progressivement la zone testée. La mesure peut d’abord couvrir tout le côté positif, puis uniquement le câble, ensuite le connecteur, le relais ou une épissure. Cette méthode permet d’isoler le point défectueux sans démonter l’ensemble du faisceau.
Comment interpréter les résultats
| Résultat observé | Interprétation probable | Contrôle à poursuivre |
|---|---|---|
| Aucune tension au connecteur | Alimentation absente en amont, fusible coupé, relais non commandé ou fil interrompu | Remonter le circuit par sections jusqu’au dernier point alimenté |
| Tension correcte à vide, mais trop faible sous charge | Résistance parasite dans un câble, une cosse, un relais ou un point de masse | Effectuer une mesure de chute de tension côté positif puis côté masse |
| Valeur « OL » entre les deux extrémités du fil | Circuit ouvert ou mauvaise identification des broches | Vérifier le brochage, puis tester le conducteur par portions |
| Continuité correcte, mais équipement défaillant | Fil partiellement sectionné, connexion résistive ou défaut du composant | Tester le circuit en fonctionnement et vérifier la chute de tension |
| Continuité vers la masse sur un fil censé être isolé | Gaine endommagée, fil pincé ou contact interne dans un connecteur | Débrancher les branches du circuit pour isoler la zone concernée |
Ces résultats doivent toujours être replacés dans le fonctionnement réel du circuit. Une commande à la masse, par exemple, peut présenter volontairement une continuité vers la carrosserie à certains moments. De même, une tension pulsée ou un signal de communication peut produire une valeur moyenne difficile à interpréter avec un multimètre classique.
Éviter les erreurs qui faussent le diagnostic
La première erreur consiste à mesurer une résistance sur un circuit alimenté. Outre le risque pour l’appareil, la tension présente peut rendre la valeur incohérente. La deuxième est de tester un fil sans débrancher les composants qui lui sont raccordés. Le courant de mesure peut alors emprunter un autre chemin et donner une fausse continuité.
Il faut également éviter de prendre n’importe quelle vis de carrosserie comme masse de référence. Une pièce peinte, oxydée ou mal reliée au châssis peut créer sa propre chute de tension. Le diagnostic risquerait alors d’accuser le faisceau alors que le problème vient du point utilisé pour la mesure.
Les pointes de touche ne doivent pas être forcées dans les connecteurs. Une broche élargie peut perdre sa pression de contact et créer une nouvelle panne. Le perçage de l’isolant est également à limiter, car le trou peut laisser entrer l’humidité et favoriser la corrosion. Lorsque cette méthode est indispensable, la zone doit être correctement protégée après le contrôle.
Enfin, remplacer ou réparer un fil sur la seule base d’un signal sonore est insuffisant. Une décision fiable doit s’appuyer sur plusieurs éléments cohérents : état visuel, tension d’alimentation, continuité, comportement sous charge et chute de tension.
Précautions sur les circuits sensibles
Les circuits d’airbag et de prétensionneurs exigent des précautions particulières. Leur diagnostic ne doit pas être assimilé à celui d’une lampe ou d’un moteur de lève-vitre. Les procédures constructeur doivent être suivies et l’intervention doit être réservée à une personne qualifiée.
Pour contrôler uniquement les câbles de liaison d’un système d’airbag, les équipements concernés doivent être isolés conformément à la documentation technique. Cela peut impliquer de débrancher la batterie, les capteurs et le calculateur avant toute mesure de continuité. Il ne faut jamais appliquer une tension ni utiliser une méthode improvisée sur les connecteurs pyrotechniques.
La même prudence s’impose autour des calculateurs, des réseaux de communication et des véhicules électrifiés. Un multimètre permet de nombreuses vérifications, mais il ne remplace ni le schéma constructeur, ni l’outil de diagnostic, ni les procédures de consignation nécessaires sur les systèmes haute tension.
La méthode de diagnostic la plus efficace
Une démarche fiable commence par confirmer le symptôme, identifier le circuit et inspecter le faisceau. La tension est ensuite contrôlée au connecteur dans les conditions où la panne apparaît. Si elle est absente, le circuit est remonté vers sa source. Si elle est présente mais que le composant fonctionne mal, la chute de tension est mesurée côté alimentation puis côté masse.
Le contrôle de continuité intervient surtout pour confirmer une coupure, vérifier une réparation ou isoler une branche hors tension. Il ne doit pas être considéré comme la preuve définitive qu’un faisceau est capable de transporter le courant nécessaire.
La mesure la plus parlante est celle réalisée dans les conditions réelles de fonctionnement. Un faisceau peut sembler intact à l’ohmmètre et devenir défaillant dès que le circuit consomme du courant. Associer contrôle hors tension et test sous charge permet donc de distinguer une coupure franche d’une résistance parasite, et d’éviter le remplacement inutile de composants.
