Changer une rotule de direction extérieure consiste à déposer la roue, séparer la rotule du porte-fusée, conserver un repère de réglage, installer la pièce neuve puis faire contrôler la géométrie. L’opération reste accessible à une personne correctement équipée, mais elle concerne directement la direction du véhicule. Une fixation mal serrée, une pièce incompatible ou un mauvais réglage du parallélisme peut compromettre la tenue de route.
Avant toute intervention, il faut confirmer que la pièce en cause est bien la rotule. Du jeu dans la direction, des claquements, une trajectoire imprécise ou une usure irrégulière des pneus peuvent orienter le diagnostic, sans suffire à eux seuls. Ces symptômes peuvent aussi provenir d’une biellette, d’une crémaillère, d’un roulement ou d’un autre élément du train avant. Un complément sur le rôle et les symptômes d’une rotule de direction permet de mieux comprendre la fonction de cette articulation.
Ce qu’il faut vérifier avant de commencer
La procédure décrite ici concerne principalement une rotule de direction extérieure, c’est-à-dire l’articulation située à l’extrémité de la biellette et reliée au porte-fusée. L’architecture exacte varie selon les véhicules. La forme de la rotule, le type d’écrou, la présence d’une goupille et les couples de serrage doivent toujours être vérifiés dans la documentation technique du modèle concerné.
Il est également essentiel de commander la bonne référence. Avant le montage, la pièce neuve doit être comparée à l’ancienne en contrôlant notamment la longueur générale, le diamètre et la longueur du filetage ainsi que la forme de la tige conique. Une référence indiquée comme compatible ne remplace pas cette vérification visuelle.
Le matériel nécessaire dépend du véhicule, mais l’intervention demande généralement :
- un cric adapté et des chandelles homologuées ;
- des cales de roue ;
- une clé démonte-roue ;
- des clés plates, à œil ou des douilles aux dimensions appropriées ;
- une clé dynamométrique ;
- un extracteur de rotule ;
- un produit dégrippant si les filetages sont oxydés ;
- un outil de mesure ou un marqueur pour relever la position de l’ancienne rotule ;
- les écrous, goupilles et éléments de fixation neufs prévus par le fabricant.
Le véhicule doit être installé sur une surface plane, stable et non glissante. Les roues restant au sol doivent être calées. Le cric sert uniquement à soulever la voiture, qui doit ensuite reposer sur une chandelle placée au point de levage prévu par le constructeur. Les recommandations de l’INRS sur le levage sécurisé d’un véhicule rappellent qu’un cric ne doit jamais être utilisé seul pour maintenir une voiture en hauteur.
Étape 1 : lever le véhicule et déposer la roue
Desserrez légèrement les boulons ou écrous de roue tant que le pneu touche encore le sol. Levez ensuite le côté concerné au point prévu par le constructeur, positionnez la chandelle et abaissez progressivement le véhicule dessus. Vérifiez sa stabilité avant de travailler dans le passage de roue.
Déposez la roue puis repérez la rotule de direction. Elle relie l’extrémité filetée de la biellette au porte-fusée par une tige conique. Cette liaison transmet le mouvement de la crémaillère à la roue. Pour replacer cette pièce dans l’ensemble du mécanisme, il peut être utile de consulter le fonctionnement du système de direction.
Avant de desserrer quoi que ce soit, observez le montage. Vérifiez la présence éventuelle d’une goupille, le sens de montage de l’écrou, la position du contre-écrou et l’état du soufflet. Prenez une photo si nécessaire. Ce repérage facilite le remontage et limite le risque d’oublier une fixation.
Étape 2 : repérer le réglage et desserrer le contre-écrou
La position de la rotule sur le filetage participe au réglage du parallélisme. Avant de la dévisser, il faut donc relever sa position aussi précisément que possible. Plusieurs méthodes sont possibles : mesurer une distance entre deux points fixes, tracer un repère ou compter exactement le nombre de tours nécessaires pour retirer la pièce.
Le comptage des tours est simple, mais il ne doit pas être considéré comme un réglage définitif. Une différence de longueur entre l’ancienne pièce usée et la rotule neuve peut suffire à modifier le pincement, même si le nombre de tours est identique.

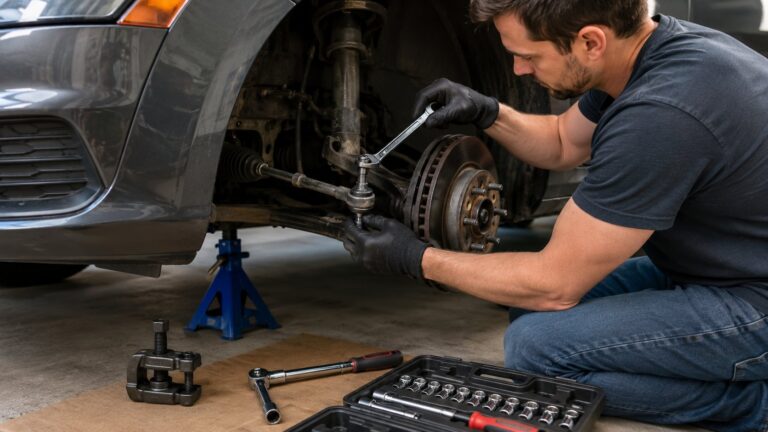

Maintenez la biellette si le montage l’exige, puis desserrez le contre-écrou sans le déplacer inutilement le long du filetage. Sur un assemblage oxydé, un produit dégrippant peut être appliqué en respectant son temps d’action. Il faut éviter de forcer au point de vriller la biellette ou d’endommager ses méplats.
Cette zone appartient à la timonerie de direction, qui regroupe les éléments chargés de transmettre le mouvement de la crémaillère jusqu’aux roues. Comprendre cette liaison aide à distinguer une rotule extérieure d’une biellette intérieure.
Étape 3 : séparer la rotule du porte-fusée
Retirez la goupille lorsqu’il y en a une, puis desserrez l’écrou fixé sur la tige conique. Selon la configuration, il peut être utile de laisser l’écrou engagé sur quelques filets pendant la séparation afin de retenir la pièce lorsqu’elle se libère.
Placez ensuite un extracteur de rotule adapté entre la rotule et le porte-fusée. Serrez progressivement l’outil jusqu’à ce que la tige conique se décolle de son logement. Un extracteur approprié est préférable aux coups directs, qui peuvent détériorer le filetage, le soufflet, le porte-fusée ou les composants voisins.
Une fois la tige libérée, retirez complètement l’écrou et sortez la rotule du porte-fusée. Dévissez alors la rotule de la biellette en comptant précisément les tours. Notez immédiatement ce nombre afin de ne pas le confondre au remontage.
Profitez de la dépose pour examiner le logement conique. La tige de la rotule doit s’y ajuster correctement, sans mouvement anormal. Des marques de battement, des surfaces anormalement polies, une déformation ou un jeu visible peuvent signaler que le porte-fusée est endommagé. Dans ce cas, le simple remplacement de la rotule ne suffit pas.
Étape 4 : monter la rotule neuve
Placez l’ancienne et la nouvelle rotule côte à côte. Comparez leur longueur, leur filetage, leur cône et la position du soufflet. Si les pièces diffèrent de façon notable, le montage doit être interrompu jusqu’à confirmation de la bonne référence.
Vissez la rotule neuve sur la biellette en utilisant le même nombre de tours que lors de la dépose ou jusqu’au repère précédemment relevé. Cette méthode conserve un réglage proche de l’origine, mais elle ne remplace pas un contrôle de géométrie.
Introduisez la tige conique dans le porte-fusée puis installez l’écrou neuf lorsqu’il est fourni ou exigé par le constructeur. Serrez la fixation au couple spécifique au véhicule. Il n’existe pas de valeur universelle valable pour toutes les rotules : le couple dépend de la pièce, du diamètre de la tige, du porte-fusée et du type de fixation.
Un serrage insuffisant peut laisser du jeu dans l’assemblage. À l’inverse, un serrage excessif peut détériorer le filetage ou déformer certains porte-fusées, notamment lorsqu’ils sont en aluminium. La clé dynamométrique doit donc être réglée selon la documentation technique du véhicule, et non d’après une valeur trouvée pour un autre modèle.
Si le montage utilise un écrou crénelé et une goupille, alignez l’écrou conformément à la procédure constructeur puis installez une goupille neuve. Ne desserrez pas arbitrairement un écrou déjà serré au couple pour obtenir l’alignement, sauf indication expresse du manuel de réparation.
Bloquez enfin le contre-écrou en maintenant la rotule ou la biellette selon le montage. Vérifiez que le soufflet n’est ni pincé, ni coupé, ni vrillé. Une détérioration du soufflet laisserait entrer l’eau et les contaminants dans l’articulation, ce qui réduirait rapidement sa durée de vie.
Étape 5 : remonter la roue et faire contrôler la géométrie
Remontez la roue et serrez les fixations à la main. Relevez légèrement le véhicule, retirez la chandelle puis reposez la voiture au sol. Serrez ensuite les boulons ou écrous de roue au couple prescrit par le constructeur, en suivant l’ordre recommandé pour la jante concernée.
Avant de reprendre la route, tournez doucement le volant d’une butée à l’autre et vérifiez qu’aucun élément ne se coince ou ne frotte. Contrôlez visuellement la rotule, le contre-écrou, le soufflet et les fixations. La direction doit fonctionner sans point dur ni bruit inhabituel.
Un essai très court et à faible vitesse peut permettre de détecter une anomalie évidente, mais il ne remplace pas le contrôle final. Si le volant est fortement décentré, si le véhicule tire nettement d’un côté ou si un bruit apparaît, il faut s’arrêter et vérifier le montage.
Après le remplacement, une géométrie du train avant doit être contrôlée. Le repère ou le comptage des tours ne fournit qu’un préréglage. Une variation minime de longueur peut modifier le pincement, entraîner une usure rapide des pneus et dégrader la stabilité du véhicule. Les explications techniques de MOOG sur le contrôle de géométrie après remplacement détaillent ce lien entre la longueur de la biellette et l’orientation des roues.
Sur certains véhicules équipés d’aides à la conduite, une modification de la géométrie ou de la position du volant peut également imposer une vérification ou une recalibration du capteur d’angle de volant. Cette nécessité dépend du modèle, de ses équipements et de la procédure du constructeur.
Les erreurs à éviter pendant le remplacement
La plupart des difficultés viennent moins du principe de l’opération que d’un défaut de préparation ou d’un raccourci pris au démontage. Les erreurs suivantes doivent être évitées :
- travailler sous une voiture maintenue uniquement par un cric ;
- commencer le démontage sans avoir confirmé la pièce défectueuse ;
- dévisser la rotule sans mesurer sa position ni compter les tours ;
- frapper directement sur le filetage ou la tige conique ;
- monter une pièce dont la longueur ou le cône diffère de l’origine ;
- réutiliser une goupille ou une fixation à usage unique ;
- serrer les écrous sans respecter les couples du constructeur ;
- considérer le comptage des tours comme un réglage de parallélisme suffisant ;
- reprendre une conduite normale sans contrôle de géométrie.
Si le diagnostic reste incertain, mieux vaut faire diagnostiquer un problème de direction avant de remplacer une pièce. Un jeu perçu au niveau de la roue peut provenir de plusieurs organes, et changer une rotule en bon état ne corrigera pas une défaillance située ailleurs.
Quand confier l’intervention à un professionnel
L’intervention doit être confiée à un professionnel lorsque la rotule est fortement grippée, que le porte-fusée semble déformé, que la biellette tourne ou se vrille pendant le desserrage, ou qu’aucune donnée fiable de serrage n’est disponible. Il en va de même si le véhicule ne peut pas être levé et immobilisé dans de bonnes conditions.
Un remplacement en atelier est également préférable lorsqu’une calibration électronique peut être nécessaire ou lorsque la corrosion empêche de distinguer correctement l’état des filetages. Dans tous les cas, le véhicule ne doit pas être utilisé si la nouvelle rotule présente du jeu, si sa tige conique ne s’engage pas normalement ou si une fixation ne peut pas être serrée conformément aux spécifications du constructeur.
