Le système de direction permet au conducteur d’orienter les roues directrices en tournant le volant. Son rôle ne se limite pas à faire changer la voiture de trajectoire : il doit transmettre les mouvements avec précision, maintenir une bonne stabilité en ligne droite et offrir un effort au volant adapté à la vitesse et aux conditions de conduite.

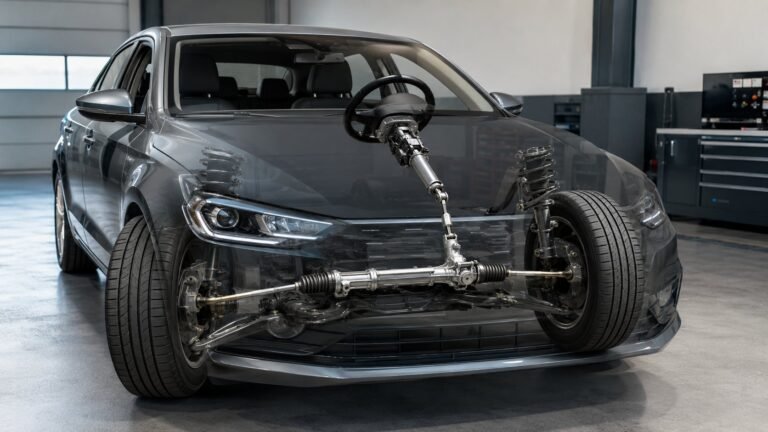

Sur la plupart des voitures particulières, le conducteur agit sur le volant, qui entraîne une colonne de direction. Le mouvement atteint ensuite un mécanisme de direction, généralement une crémaillère, puis des liaisons mécaniques qui orientent les roues avant. Une assistance hydraulique ou électrique peut réduire l’effort nécessaire.
Quels éléments composent le système de direction ?
Au sens large, l’équipement de direction regroupe la commande utilisée par le conducteur, le mécanisme de transmission, les liaisons avec les roues directrices et, lorsqu’elle existe, la source d’énergie qui fournit l’assistance.
Dans une voiture moderne à roues avant directrices, le système comprend généralement les éléments suivants :
- le volant, qui reçoit la consigne du conducteur ;
- la colonne et les arbres de direction, qui transmettent la rotation ;
- le boîtier ou la crémaillère, qui transforme cette rotation en déplacement mécanique ;
- les biellettes et autres éléments de liaison, qui acheminent le mouvement vers les roues ;
- les rotules, qui permettent aux pièces de s’articuler malgré les mouvements de la suspension ;
- le dispositif d’assistance, lorsqu’il est présent ;
- les capteurs et le calculateur sur les directions assistées électriques.
La crémaillère de direction est aujourd’hui l’un des mécanismes les plus courants. Elle contient une barre dentée qui se déplace latéralement sous l’action d’un pignon relié au volant.
Comment le mouvement du volant atteint-il les roues ?
Lorsque le conducteur tourne le volant, la colonne transmet sa rotation au pignon du mécanisme de direction. Les dents du pignon s’engrènent dans celles de la crémaillère. La rotation est alors convertie en un déplacement horizontal vers la gauche ou vers la droite.
Ce déplacement est transmis aux roues par la timonerie de direction, c’est-à-dire l’ensemble des pièces mécaniques qui relient le mécanisme central aux porte-fusées. Selon l’architecture du véhicule, cette liaison comprend notamment des biellettes, des barres et des articulations.
Les rotules de direction se trouvent à l’extrémité de ces liaisons. Elles transmettent l’effort tout en autorisant les variations d’angle provoquées par le braquage et par les mouvements verticaux de la suspension.
La transmission doit rester suffisamment rigide pour que les roues réagissent rapidement aux mouvements du volant. Elle doit toutefois conserver des articulations mobiles afin de suivre les mouvements du train roulant sans se bloquer. Des jeux excessifs dans ces pièces réduisent la précision de conduite et peuvent modifier la trajectoire du véhicule.
Pourquoi les deux roues ne braquent-elles pas exactement de la même façon ?
Dans un virage, la roue située à l’intérieur suit un cercle plus petit que la roue extérieure. Elle doit donc braquer davantage. La géométrie du train avant et la disposition des bras de direction permettent de créer cette différence d’angle.
Sans cette variation, l’une des roues serait contrainte de glisser latéralement pendant le virage. Une géométrie correcte limite ce phénomène, améliore la précision de trajectoire et réduit les contraintes imposées aux pneus et aux articulations.
Le fonctionnement de la direction dépend donc aussi du réglage du train roulant. Le parallélisme, les angles de pivot et la position des différents points d’articulation influencent le comportement du volant, la stabilité et l’usure des pneumatiques.
Direction mécanique et direction assistée
Une direction purement mécanique transmet directement l’effort du conducteur aux roues. Elle reste simple, mais l’effort nécessaire peut devenir important, notamment à l’arrêt, à faible vitesse ou avec des pneus larges.
Une direction assistée ajoute une force à celle exercée sur le volant. Le conducteur conserve la commande du braquage, tandis qu’un dispositif hydraulique ou électrique facilite le déplacement du mécanisme. Le fonctionnement de la direction assistée varie selon la source d’énergie utilisée et l’emplacement de l’actionneur.
| Type de direction | Principe | Caractéristique principale |
|---|---|---|
| Mécanique | L’effort du conducteur est transmis sans assistance au mécanisme de direction. | Architecture simple, mais effort plus élevé au volant. |
| Hydraulique | Une pompe met un fluide sous pression pour aider au déplacement de la crémaillère ou du boîtier. | Assistance puissante reposant sur un circuit hydraulique. |
| Électrohydraulique | Le circuit reste hydraulique, mais la pompe est entraînée par un moteur électrique. | La production de pression ne dépend pas directement de l’entraînement mécanique du moteur thermique. |
| Électrique | Un moteur électrique applique directement un couple d’assistance sur la colonne, un pignon ou la crémaillère. | Assistance modulable par un calculateur, sans pompe hydraulique. |
| Steer-by-wire | La demande du conducteur est transmise électroniquement à un actionneur qui oriente les roues. | Absence de liaison mécanique directe entre la commande au volant et la crémaillère. |
Comment fonctionne une direction hydraulique ?
Dans une direction hydraulique, une pompe fait circuler un fluide sous pression. Lorsque le conducteur tourne le volant, une valve dirige ce fluide vers un côté ou l’autre d’un vérin intégré au mécanisme de direction. La pression accompagne alors le déplacement de la crémaillère.
Le circuit comprend notamment une pompe, un réservoir, des conduites, un distributeur et un vérin. L’assistance dépend de la pression disponible et de l’état du fluide. Une fuite, une pompe défaillante ou la présence d’air dans le circuit peut augmenter l’effort au volant et provoquer des bruits anormaux.
Dans une version électrohydraulique, le principe d’assistance par fluide reste identique. La différence tient à l’entraînement de la pompe, assuré par un moteur électrique plutôt que directement par le moteur thermique. La pompe peut ainsi être commandée selon les besoins du véhicule.
Comment fonctionne une direction assistée électrique ?
La direction assistée électrique utilise un moteur pour ajouter un couple à celui du conducteur. Un capteur mesure l’effort appliqué au volant et, selon les systèmes, son angle ou sa vitesse de rotation. Le calculateur analyse ces informations, ainsi que certaines données du véhicule, puis commande le niveau d’assistance.
À faible vitesse, l’assistance peut être importante afin de faciliter les manœuvres. Lorsque la vitesse augmente, elle peut être réduite pour éviter une sensation de volant trop léger et préserver la précision de conduite.
Le moteur électrique peut agir sur la colonne, sur le pignon ou directement sur la crémaillère. Ces architectures répondent au même objectif, mais leurs capacités et leur implantation diffèrent. Une assistance installée sur la crémaillère peut notamment convenir à des efforts plus élevés.
Comme elle est pilotée électroniquement, cette direction peut aussi coopérer avec certaines fonctions d’aide à la conduite. Le calculateur peut commander un effort ou une correction dans les limites prévues par le système, tout en surveillant les capteurs, l’alimentation électrique et l’actionneur.
Qu’est-ce qu’une direction steer-by-wire ?
Dans une direction dite steer-by-wire, il n’existe plus de liaison mécanique directe entre la commande manipulée par le conducteur et l’actionneur qui déplace les roues. Les mouvements et les efforts appliqués au volant sont mesurés, convertis en données, puis transmis à un calculateur.
Un actionneur placé au niveau du mécanisme de direction positionne ensuite les roues selon la consigne reçue et les conditions de conduite. Un autre dispositif peut restituer au conducteur un effort artificiel dans le volant afin de reproduire une sensation de retour et d’informer sur le comportement du véhicule.
Cette architecture nécessite des alimentations et des voies de communication redondantes afin de maintenir la commande en cas de défaillance d’un élément. Elle doit être distinguée d’une direction assistée électrique classique, dans laquelle une liaison mécanique relie encore le volant aux roues.
Comment la direction contribue-t-elle à la stabilité ?
Un bon système de direction ne doit pas seulement répondre au braquage. Il doit aussi favoriser le retour vers la position centrale, limiter les réactions parasites et conserver une trajectoire prévisible. Ces qualités dépendent du mécanisme de direction, mais également de la suspension, de la géométrie des trains roulants et de l’état des pneus.
Le conducteur doit pouvoir percevoir suffisamment d’informations dans le volant pour doser ses corrections. Une assistance excessive peut rendre la direction imprécise, tandis qu’une assistance insuffisante augmente l’effort et peut compliquer les manœuvres.
Le jeu entre le volant et les roues doit rester limité. Un jeu anormal peut provenir de la colonne, du mécanisme central, des biellettes ou des articulations. Il se traduit souvent par un décalage entre le mouvement du volant et la réaction réelle du véhicule.
Quels signes peuvent révéler un problème de direction ?
Plusieurs symptômes peuvent signaler une usure mécanique, un défaut d’assistance ou un mauvais réglage du train roulant :
- un volant anormalement dur ou dont l’assistance varie ;
- un jeu important autour du point milieu ;
- des claquements pendant le braquage ou sur une chaussée irrégulière ;
- une direction qui accroche, revient mal ou présente des points durs ;
- un véhicule qui tire d’un côté sur une route plane ;
- des vibrations ou des remontées inhabituelles dans le volant ;
- une fuite de fluide sur un système hydraulique ;
- un voyant signalant une défaillance de l’assistance électrique.
Ces manifestations ne désignent pas toutes la même panne. Un véhicule qui tire d’un côté peut présenter un problème de géométrie, de pression des pneus, de freinage ou de suspension. Un bruit de claquement peut venir d’une rotule, d’une biellette ou d’un autre élément du train avant. Un diagnostic doit donc porter sur l’ensemble du système et sur les organes voisins.
Pourquoi l’état des pièces de direction est-il déterminant ?
Les composants de direction transmettent les consignes du conducteur à chaque changement de trajectoire. Ils subissent aussi les chocs provenant des roues, les vibrations de la chaussée et les mouvements de la suspension. Les soufflets protègent certaines articulations et la crémaillère contre l’eau, la poussière et les contaminants.
Lorsqu’un soufflet est déchiré, les éléments protégés peuvent perdre leur lubrification ou être exposés aux impuretés. L’usure peut alors s’accélérer. Une articulation endommagée peut prendre du jeu, produire des bruits et altérer progressivement la précision de conduite.
Après le remplacement d’une biellette, d’une rotule ou d’un autre élément influençant la position des roues, un contrôle de la géométrie peut être nécessaire. Le réglage doit permettre au véhicule de conserver une trajectoire stable et d’éviter une usure irrégulière des pneus.
Ce qu’il faut retenir lors d’un contrôle
Une direction en bon état doit fonctionner sans point dur, sans bruit inhabituel et sans retard perceptible entre le volant et les roues. L’assistance doit rester régulière, le véhicule doit conserver sa trajectoire et le volant doit revenir normalement après un virage.
Un changement soudain d’effort, un jeu important ou une perte d’assistance doit être pris au sérieux. La direction étant directement liée au contrôle de la trajectoire, toute anomalie marquée justifie de limiter l’utilisation du véhicule jusqu’à l’identification de sa cause.
