Changer une rotule de direction extérieure consiste à désolidariser la pièce du porte-fusée, à la dévisser de la biellette puis à monter une rotule compatible en conservant aussi fidèlement que possible sa position initiale. L’intervention reste accessible à un mécanicien amateur correctement équipé, mais elle touche directement à la direction du véhicule. La mise en sécurité, le respect des couples de serrage et le contrôle final de la géométrie ne sont donc pas facultatifs.
Il faut d’abord confirmer que la pièce à remplacer est bien la rotule extérieure. Une biellette de direction comporte généralement une articulation intérieure, souvent appelée rotule axiale, reliée à la crémaillère, et une rotule extérieure fixée au porte-fusée. Leur emplacement, leur outillage et leur procédure de remplacement diffèrent. Comprendre le système de direction d’une voiture permet d’éviter de confondre ces composants.
Vérifier que la rotule de direction doit être remplacée
Une rotule usée peut provoquer un claquement sur les irrégularités, une direction moins précise, des vibrations, un jeu perceptible dans la roue ou une usure irrégulière du pneu. Un soufflet déchiré constitue également un signal d’alerte, car il laisse pénétrer l’eau et les impuretés tout en favorisant la perte de graisse.
Ces symptômes ne désignent toutefois pas automatiquement la rotule. Un jeu peut aussi provenir d’une rotule axiale, d’un roulement, d’un silentbloc, d’une crémaillère ou d’un autre élément du train avant. Avant de commander la pièce, il est donc préférable de rechercher précisément l’origine des symptômes d’un problème de direction.
Le contrôle s’effectue véhicule correctement levé et roue délestée. Une personne peut solliciter latéralement la roue pendant qu’une autre observe les articulations. Un déplacement anormal entre l’axe de la rotule et son logement, un claquement net ou un soufflet très détérioré justifient un examen approfondi. En cas de doute sur l’origine du jeu, un diagnostic professionnel évite de remplacer une pièce saine tout en laissant subsister le véritable défaut.
Une rotule présentant un jeu important ne doit pas être considérée comme une simple gêne de confort. Dans le cadre du contrôle technique français, une détérioration ou un jeu excessif d’une articulation de direction peut entraîner une défaillance majeure, voire critique lorsque le risque de détachement ou de perte de maîtrise est jugé très grave. Les critères applicables sont détaillés dans l’instruction technique de l’UTAC consacrée à la direction.
Identifier la bonne pièce avant le démontage
La rotule doit correspondre exactement au véhicule, à sa version de train roulant et, selon les modèles, au côté gauche ou droit. Une ressemblance visuelle ne suffit pas. Il faut contrôler la référence constructeur, le diamètre et le pas du filetage, la forme du cône, la longueur générale ainsi que le système de verrouillage de l’écrou.
La pièce ne doit pas non plus être confondue avec la barre de direction, la rotule axiale ou un bras de suspension. Selon les véhicules, l’expression « biellette de direction » peut désigner l’ensemble formé par la partie axiale et la rotule extérieure, ce qui entretient parfois l’ambiguïté dans les catalogues de pièces.
Avant de commencer, il est prudent de comparer la pièce neuve avec l’ancienne tant que celle-ci est encore en place, puis une seconde fois après sa dépose. Une différence de longueur ou de filetage peut empêcher le montage, mais aussi modifier fortement le réglage de pincement si la pièce est installée malgré une compatibilité incertaine.
Préparer l’outillage et sécuriser le véhicule
L’intervention exige une surface plane, stable et suffisamment résistante. Le frein de stationnement doit être serré et les roues restant au sol doivent être calées. Les boulons de roue sont légèrement desserrés avant le levage, sans les déposer complètement.
Le véhicule ne doit jamais rester soutenu par le seul cric. Une fois levé au point prévu par le constructeur, il doit reposer sur une chandelle correctement positionnée. Le cric sert à lever la voiture, pas à garantir sa stabilité pendant une intervention sous contrainte. Cette règle est également rappelée dans la brochure de prévention de l’INRS sur la réparation automobile.
L’outillage dépend du modèle, mais il comprend généralement :
- un cric adapté et une ou plusieurs chandelles homologuées ;
- des cales de roue ;
- une clé de roue et des douilles ou clés aux dimensions appropriées ;
- une clé dynamométrique couvrant les couples prescrits ;
- un arrache-rotule adapté à l’espace disponible ;
- du dégrippant, une brosse métallique et un marqueur ;
- une pince si l’écrou utilise une goupille ;
- les équipements de protection usuels, notamment des gants et des lunettes.
Les dimensions de clé, la forme de l’extracteur et les couples de serrage ne sont pas universels. Ils doivent être déterminés à partir de la documentation technique correspondant exactement au véhicule.
Repérer le réglage avant de déposer la rotule
La rotule extérieure est vissée sur la biellette. Sa position détermine la longueur de l’ensemble, laquelle influence directement l’orientation de la roue et le parallélisme. La déposer sans aucun repère peut donc produire un réglage très éloigné de l’origine.
Avant de desserrer le contre-écrou, il faut nettoyer les filets visibles puis marquer la position de la rotule et de l’écrou. Il est également utile de mesurer la longueur apparente du filetage ou la distance entre deux points fixes. Au dévissage, le nombre exact de tours doit être compté, y compris les demi-tours.
Ces précautions servent uniquement à obtenir un réglage provisoire suffisamment proche pour rejoindre un atelier de géométrie sans dérèglement grossier. Elles ne permettent pas de reproduire avec certitude le parallélisme précédent. L’ancienne pièce peut ne pas avoir exactement les mêmes dimensions que la nouvelle, et le réglage initial pouvait déjà être incorrect.

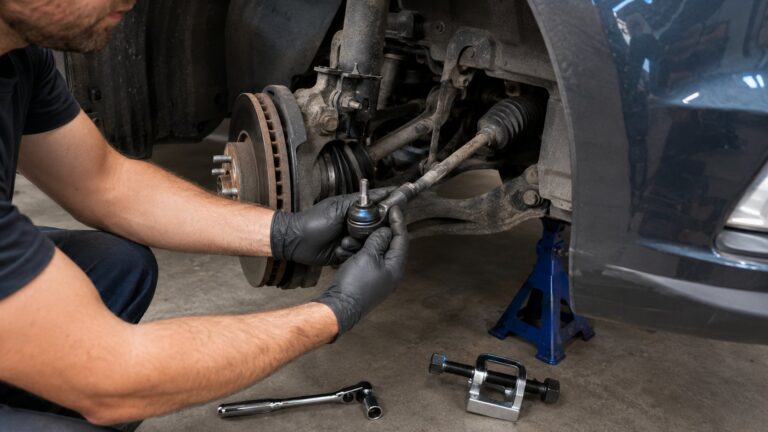

Démonter l’ancienne rotule de direction
Après avoir retiré la roue, la rotule devient généralement visible à l’extrémité de la biellette. Il convient de nettoyer la zone afin de distinguer l’écrou de fixation, le contre-écrou et les éventuels dispositifs de verrouillage.
- Desserrer le contre-écrou reliant la rotule à la biellette sans modifier inutilement sa position. Sur un assemblage oxydé, appliquer du dégrippant et laisser agir plutôt que forcer brutalement.
- Retirer la goupille lorsque l’écrou de rotule en possède une. Une goupille déposée ne doit pas être réutilisée.
- Desserrer puis retirer l’écrou qui maintient l’axe conique de la rotule dans le porte-fusée. Sur certains montages, il peut être utile de le laisser engagé de quelques filets pendant la phase d’extraction afin de retenir la pièce lorsqu’elle se libère.
- Installer l’arrache-rotule sans endommager le soufflet, le capteur d’ABS, la durite de frein ou les pièces voisines. Mettre l’extracteur progressivement en tension jusqu’à la libération du cône.
- Dévisser la rotule de la biellette en comptant précisément les tours. Noter immédiatement la valeur pour éviter toute erreur au remontage.
Frapper directement sur l’extrémité filetée peut l’écraser et rendre l’écrou impossible à remettre. Les chocs incontrôlés sur le porte-fusée peuvent également détériorer des composants voisins. Un extracteur approprié offre une action plus maîtrisée, même si son positionnement peut être difficile lorsque l’espace est réduit.
Si la rotule refuse de se dévisser à cause de la corrosion, il faut éviter de transmettre des efforts excessifs à la crémaillère. Maintenir la biellette avec l’outil adapté, renouveler le dégrippant et nettoyer les filets est préférable à l’emploi d’une rallonge démesurée. Une biellette fortement corrodée, tordue ou endommagée peut devoir être remplacée avec la rotule.
Monter la rotule neuve
Avant le montage, l’ancienne et la nouvelle pièce doivent être placées côte à côte. Les filetages, la longueur, la forme du cône et le sens éventuel gauche ou droit doivent correspondre. Il faut aussi vérifier la présence des accessoires nécessaires, comme un écrou autofreiné, un écrou crénelé ou une goupille neuve.
La rotule neuve se visse sur la biellette avec le même nombre de tours que celui relevé au démontage. Le repère initial ou la mesure de longueur permet de contrôler qu’aucune erreur de comptage importante n’a été commise. Le contre-écrou est rapproché, mais son serrage définitif doit attendre que la position soit vérifiée.
L’axe conique est ensuite engagé dans le porte-fusée. L’écrou neuf, lorsqu’il est fourni ou prescrit, doit être utilisé. Si l’axe tourne avec l’écrou, il faut appliquer la méthode prévue par le constructeur, par exemple maintenir l’axe à l’aide de l’empreinte intégrée ou mettre légèrement le cône en appui. Une pince multiprise sur le filetage ou le soufflet risquerait d’endommager la pièce neuve.
Chaque fixation doit être serrée au couple prévu pour le véhicule. Une valeur générique serait trompeuse, car le diamètre de l’axe, le type d’écrou et la conception du porte-fusée varient. Le couple de la rotule, celui du contre-écrou et celui des boulons de roue doivent être recherchés dans la documentation constructeur ou dans une revue technique adaptée au modèle.
Lorsqu’un écrou crénelé est sécurisé par une goupille, le créneau doit être aligné selon la procédure du constructeur, généralement sans desserrer l’écrou après avoir atteint le couple minimal requis. Une goupille neuve est ensuite installée et correctement rabattue. Avec un écrou autofreiné, la réutilisation dépend des prescriptions du fabricant, mais son remplacement constitue la pratique la plus sûre lorsqu’un écrou neuf accompagne la rotule.
Contrôler le montage avant de reprendre la route
Avant de remonter la roue, il faut vérifier que le soufflet n’est ni pincé ni déchiré, que la rotule est entièrement engagée dans le porte-fusée et que tous les dispositifs de verrouillage sont présents. La biellette ne doit pas toucher une durite, un câble ou une autre pièce pendant le braquage.
La roue est ensuite remontée, puis ses fixations sont serrées selon la séquence et le couple prescrits. Le serrage final s’effectue dans les conditions indiquées par le constructeur, généralement lorsque la roue est en appui au sol ou suffisamment immobilisée pour que le couple soit appliqué correctement.
Une fois le véhicule reposé, le volant peut paraître légèrement décentré même si le nombre de tours a été respecté. Il faut également observer l’orientation visuelle des roues, sans considérer ce contrôle comme une mesure. Une roue manifestement ouverte ou fermée révèle une erreur de positionnement qui doit être corrigée avant de circuler.
Les premiers mètres doivent être parcourus à faible vitesse dans un endroit dégagé. Toute direction anormalement dure, tout claquement, tout tirage prononcé ou tout volant fortement décentré impose un arrêt et une nouvelle vérification du montage. Un bruit persistant peut indiquer qu’une autre pièce de la timonerie de direction présente également du jeu.
Pourquoi une géométrie reste nécessaire
Compter les tours de dévissage réduit le risque d’un dérèglement important, mais cette méthode ne mesure ni le pincement ni l’ouverture des roues. Une faible différence de longueur entre deux rotules suffit à modifier la géométrie. L’usure de l’ancienne articulation peut aussi avoir masqué ou déplacé le réglage réel.
Après le remplacement, un contrôle du parallélisme sur un banc de géométrie permet de comparer les angles aux tolérances prévues par le constructeur. Le technicien ajuste alors la longueur des biellettes de façon mesurée, tout en vérifiant la position du volant. Selon le véhicule et l’équipement de l’atelier, le contrôle peut également mettre en évidence d’autres valeurs anormales du train roulant.
Rouler durablement sans ce contrôle peut entraîner une usure rapide et asymétrique des pneus, une tenue de cap dégradée ou un volant décentré. Il est donc préférable de planifier la géométrie immédiatement après l’intervention et de limiter entre-temps les déplacements, la vitesse et la distance parcourue.
Remplacer une seule rotule ou les deux côtés ?
Le remplacement par paire n’est pas systématiquement obligatoire. Une rotule peut être endommagée à la suite d’un choc localisé tandis que l’autre reste en bon état. Toutefois, lorsque les deux pièces ont le même âge et le même kilométrage, la rotule opposée mérite un contrôle attentif, car elle a été soumise à des conditions proches.
Changer les deux côtés peut être cohérent si la seconde rotule présente déjà du jeu, un soufflet fissuré ou une articulation anormalement libre. Cela évite également de refaire une géométrie peu de temps après. À l’inverse, remplacer une pièce saine uniquement par principe augmente le coût et introduit une intervention supplémentaire sans bénéfice certain.
Quand confier l’intervention à un professionnel
La réparation doit être confiée à un atelier lorsque le véhicule ne peut pas être levé en sécurité, que la rotule est fortement grippée, que la biellette tourne ou se déforme, ou que les couples de serrage restent introuvables. Il en va de même si le jeu n’a pas été localisé avec certitude.
Une intervention professionnelle est également préférable lorsque la dépose exige le démontage d’autres éléments du train avant, lorsque le véhicule utilise une architecture particulière ou lorsqu’un capteur et son faisceau passent très près de l’extracteur. Le coût d’une pièce endommagée par une mauvaise méthode peut rapidement dépasser celui de la main-d’œuvre initialement évitée.
Le remplacement est réellement terminé lorsque la fixation a été serrée selon les prescriptions, que le montage a été contrôlé et que la géométrie a été vérifiée. Le simple fait que la rotule neuve soit en place ne suffit pas à garantir une direction correctement réglée.
